Le Protocole EIGRP Pour IPv4
I. Introduction :
Le protocole EIGRP (Enhanced Interior Gateway Routing Protocol) est un protocole de routage à vecteur de distance avancé développé par Cisco. Il prend en charge VLSM et CIDR. Le protocole EIGRP est une version améliorée d'un autre protocole de routage Cisco, IGRP (Interior Gateway Routing Protocol). IGRP est un ancien protocole de routage à vecteur de distance, par classe, il est le premier protocole de routage IPv4 propriétaire développé par Cisco en 1984. Il diffuse les mises à jour de routage toutes les 90 secondes. Devenu obsolète depuis IOS 12.3. En 1992, le protocole IGRP a été remplacé par le protocole EIGRP.
II. Comparaison entre IGRP et EIGRP :
La table dans la figure récapitule les différences entre les protocoles IGRP et EIGRP.
Remarque : l'authentification ne permet pas de chiffrer les mises à jour de routage EIGRP.
1) Types de paquets EIGRP :
Le protocole EIGRP utilise des petits paquets Hello pour détecter d'autres routeurs connectés directement sur lesquels le protocole EIGRP est activé. Les routeurs utilisent les paquets Hello pour former des contiguïtés de voisinage EIGRP, également appelées relations de voisinage.
Les paquets Hello EIGRP sont envoyés en multidiffusion IPv4 ou IPv6 via le mode d'acheminement RTP non fiable. Autrement dit, le destinataire n'a pas besoin de renvoyer un paquet de reçu.
- L'adresse de multidiffusion EIGRP réservée pour IPv4 est 224.0.0.10.
- L'adresse de multidiffusion EIGRP réservée pour IPv6 est FF02::A.
NB : Le protocole EIGRP utilise le protocole de transport fiable (RTP) pour l'acheminement et la réception des paquets EIGRP.
Fiable : c'est-à-dire le destinataire doit renvoyer un paquet de reçu.
1) Paquets de mise à jour et de reçu EIGRP :
· Paquets de mise à jour EIGRP :
Le protocole EIGRP envoie des mises à jour incrémentielles uniquement lorsque l'état d'une destination change, par exemple lorsqu'un nouveau réseau devient disponible, lorsqu'un réseau actuel devient indisponible ou en cas de modification de la métrique de routage d'un réseau.
· Paquets de reçu EIGRP :
Le protocole EIGRP envoie des paquets de reçu (ACK) dans le cadre d'un acheminement fiable.
III. Fonctionnement du protocole EIGRP :
1. Algorithme DUAL et table topologique
· Concepts DUAL
Le protocole EIGRP utilise l'algorithme DUAL(Diffusing Update Algorithm) pour fournir :
ü Des chemins sans boucle
ü Des chemins de secours sans boucle utilisables immédiatement
ü Une convergence rapide
ü Une utilisation minimale de la bande passante avec des mises à jours limitées
IV. Configuration du protocole EIGRP pour IPv4 :

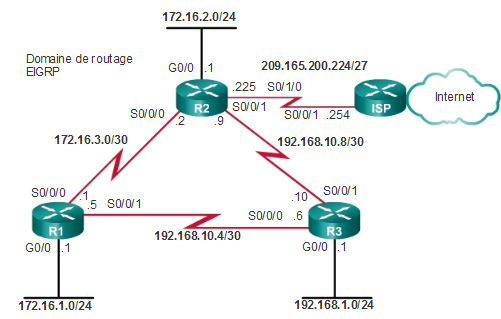

Les routeurs de la topologie disposent d'une configuration initiale, qui inclut les adresses des interfaces. Aucun routage statique ou dynamique n'est actuellement configuré sur l'un des routeurs.
1. La commande router EIGRP
Router(config)# router eigrp autonomous-system
l’argument AS peut être attribué à toute valeur comprise entre 1 et 65535
Tous les routeurs situés à l’intérieur du domaine de routage EIGRP doivent utiliser le même numéro de système autonome.
Pour supprimer le processus de routage EIGRP : router(config)# no router eigrp système autonome
à ID de routeur EIGRP :
L’ID de routeur peut être configuré avec n’importe quelle adresse IPv4, à deux exceptions près 0.0.0.0 255.255.255.255
L'ID de routeur EIGRP permet d'identifier de façon unique chaque routeur dans le domaine de routage EIGRP.
Une autre méthode de détermination de l'ID de routeur EIGRP consiste à utiliser une adresse de bouclage IPv4.
Router(config)# interface loopback number
Router(config-if)# ip address ipv4-address subnet-mask
Remarque : l'ID de routeur EIGRP n'est pas modifié, sauf si le processus EIGRP est supprimé à l'aide de la commande no router eigrpou si l'ID de routeur est configuré manuellement à l'aide de la commande eigrp router-id.
è Vérification du protocole EIGRP : R1# show ip protocols
NB : Si la commande eigrp router-id n'est pas utilisée et si des interfaces de bouclage sont configurées, le protocole EIGRP choisit l'adresse IPv4 la plus élevée parmi celles de ses interfaces de bouclage.
1. La commande network
Pour activer le routage EIGRP sur une interface, utilisez cette commande dans le mode de configuration du routeur :
Router(config-router)# network ipv4-network-address
L'argument ipv4-network-address correspond à l'adresse réseau IPv4 par classe de cette interface.
1. Commande network et masque générique
Pour configurer le protocole EIGRP de façon à annoncer uniquement des sous-réseaux spécifiques, utilisez l'option wildcard-mask (masque générique) avec la commande network :
Router(config-router)# network network-address [wildcard-mask]
| |
La Figure ci-dessous présente un exemple de configuration de la même interface S0/0/1 sur R2, mais cette fois à l'aide d'un masque de sous-réseau dans la commande network. Toutefois, si le masque de sous-réseau est utilisé, IOS convertit la commande au format wildcard-mask dans la configuration.
1. Commande passive interface
La Figure 1 montre que R1, R2 et R3 n'ont aucun voisin sur leurs interfaces GigabitEthernet 0/0.
La commande de mode de configuration du routeur passive-interface désactive la transmission et la réception des paquets Hello EIGRP sur ces interfaces.
Router(config)# router eigrp as-number
Router(config-router)# passive-interface interface-type interface-number
Vérification du protocole EIGRP : R1# show ip eigrp neighbors
la récapitulation automatique peut être désactivée à l'aide de la commande de mode de configuration du routeur no auto-summary :
Router(config-router)# no auto-summary
1. Métrique de bande passante
Utilisez la commande de mode de configuration d'interface suivante pour modifier la métrique de bande passante :
Router(config-if)# bandwidth kilobits-bandwidth-value
Utilisez la commande no bandwidth pour restaurer la valeur par défaut.
1. Successeur et Successeurs potentiels
Un successeur est un routeur voisin utilisé pour le transfert de paquets et qui constitue la route à moindre coût vers le réseau de destination.
Un successeur potentiel est un voisin disposant d'un chemin de secours sans boucle vers le même réseau que le successeur.
Utilisez la commande de vérification show ip eigrp topology pour afficher La table topologique EIGRP.
